Ionen-Molekül-Reaktion & Elektronenstoß Massenspektrometer

ComboSense

Die ComboSense ist eine Kombination von Elektronenstoß (EI-MS) und Ionen-Molekül Reaktion (IMR-MS) Massenspektrometer in einem Messgerät und kann für ein breites Spektrum von Anwendungen eingesetzt werden.

Mit einer ComboSense kann man die Hauptkomponenten im Volumen-Prozentbereich und gleichzeitig  Spurengas im ppm und ppb Bereich messen.

Product Photo V&F ComboSense
Product Photo V&F ComboSense
Product Photo V&F ComboSense

Typische Anwendungen

Die V&F ComboSense ist der neueste Stand der Technik und kann für Anwendungen in folgenden Bereichen eingesetzt werden:

  • Automobilanwendungen
  • Lebensmittel, Getränke und Tabakanwendungen
  • Umweltanwendungen
  • Medizinische Anwendungen
  • Anwendungen in verschiedenen Industrien

V&F Picture Fuel Cell Brennstoffzellenpruefstand

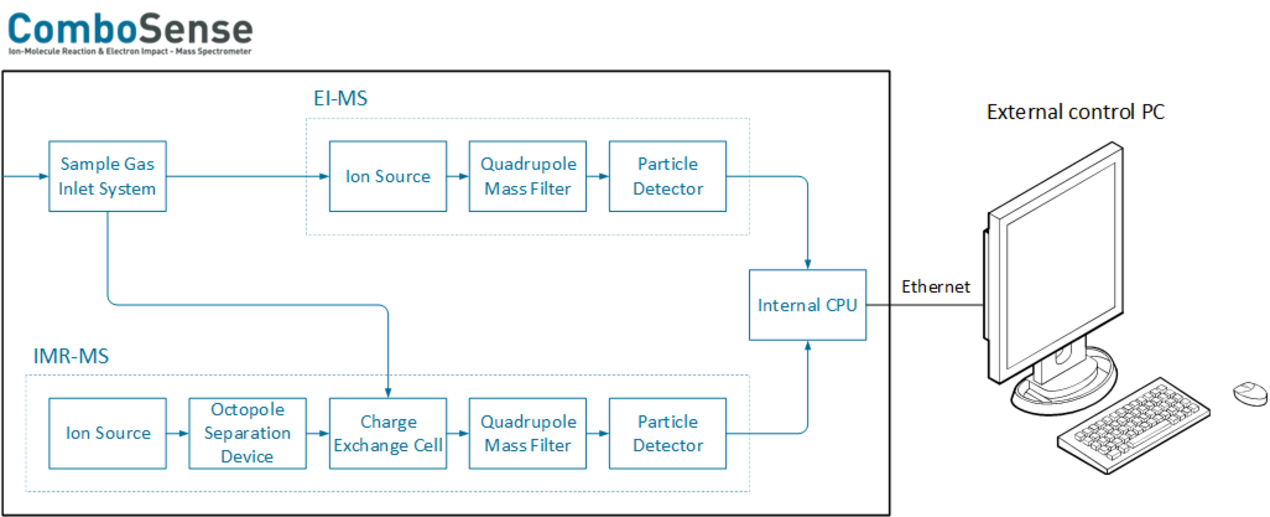

Funktionsschema

Function Principle V&F ComboSense

ERFOLGSGESCHICHTEN

Messbare Verbindungen mit IMR-MS

Anorganische Verbindungen
BezeichnungChemische Formel
WasserH2O
Sauerstoff

O2

KohlendioxidCO2
KohlenmonoxidCO
SchwefelwasserstoffH2S
SchwefeldioxidSO2
SchwefelS
AmmoniakNH3
StickstoffmonoxidNO
StickstoffdioxidNO2
LachgasN2O
SalzsäureHCl
Aromaten
BezeichnungChemische Formel
BenzolC6H6
ToluolC7H8
StyrolC8H8
Xylol / EthylbenzolC8H10
PhenolC6H6O
PAH’s



Alkane
BezeichnungChemische Formel
MethanCH4
EthanC2H6
PropanC3H8
ButanC4H10
PentanC5H12
HexanC6H14
HeptanC7H16
OctanC8H18
NonanC9H20
DecanC10H22



Alkene
BezeichnungChemische Formel
EtheneC2H4
PropeneC3H6
ButeneC4H8
PenteneC5H10
HexeneC6H12
HepteneC7H14
OcteneC8H16
NoneneC9H18
DeceneC10H20
1,3 ButadieneC4H6



Alkine
BezeichnungChemische Formel
AcetylenC2H2
PropinC3H4



Schwefel Verbindungen
Bezeichnung Chemische Formel
SchwefelwasserstoffH2S
CarbonylsulfidCOS
SchwefeldioxidSO2
SchwefelkohlenstoffCS2
SchwefelwasserstoffH2S
MethylmercaptanCH3SH
EthylmercaptanC2H5SH



Stickstoff Verbindungen
BezeichnungChemische Formel
AmmoniakNH3
StickstoffmonoxidNO
StickstoffdioxidNO2
LachgasN20



Alkohol
BezeichnungChemische Formel
MethanolCH3OH
EthanolC2H5OH
PropanolC3H7OH
ButanolC4H9OH



Aldehyde
BezeichnungChemische Formel
FormaldehydHCHO
AcetaldehydCH3CHO
PropionaldehydC2H5CHO
HexanalC6H12O
BenzaldehydC7H6O



Ketone
BezeichnungChemische Formel
AcetonC3H6O
Methylethylketon (Butanon)C4H8O



Carbonsäure
BezeichnungChemische Formel
AmeisensäureHCO2H
EssigsäureC2H4O2
ValeriansäureC5H10O2



Amine
BezeichnungChemische Formel
MethylaminCH3NH2
TrimethylaminC3H9N
AnilinC6H5NH2



Mercaptane und schwefelorganische Verbindungen
BezeichnungChemische Formel

Methylmercaptan

CH3SH
DimethylsulfidC2H6S
DimethyldisulfidC2H6S2



Siloxane
BezeichnungChemische Formel
HexamethyldisiloxanC6H18OSi2
Hexamethylcyclotrisiloxan (D3)C6H18O3Si3
Octamethylcyclotetrasiloxan (D4)C8H24O4Si4
Decamethylcyclopentasiloxan (D5)C10H30O5Si5
Dodecamethylcyclohexasiloxan (D6)C12H36O6Si6



Halogenierte Kohlenwasserstoffe
BezeichnungChemische Formel
VinylchloridC2H3Cl
ChloroformCHCl3
ChlorobenzolC6H5Cl
SevofluranC4H3F7O



Weitere Verbindungsklassen
  • Ether
  • Ester
  • Phosphororganische Verbindungen
  • Terpene
  • Lactone

Messbare Verbindungen mit EI-MS

Permanentgase
BezeichnungChemische Formel
WasserstoffH2
Sauerstoff

O2

StickstoffN2
KohlenmonoxidCO
KohlendioxidCO2



Feuchte
BezeichnungChemische Formel
WasserH2O



Edelgase
BezeichnungChemische Formel
HeliumHe
NeonNe
ArgonAr
KryptonKr
XenonXe



Kohlenwasserstoffe
BezeichnungChemische Formel
MethanCH4
BenzolC6H6
ToluolC7H8



Spezifikationen

Technische Daten IMR-MS
Technische DatenIMR-MS
Massenbereich7 – 519 amu
Auflösung< 1 amu
Analysenzeit10 msec
Messbereich*10^5
Antwortzeit*150 msec
Nachweisgrenze*100 ppt
Technische Daten EI-MS
Technische DatenEI-MS
Massenbereich1 – 100 amu
Ausflösung< 1 amu
Analysenzeit›= 32 msec
Messbereich*0-100 Vol%
Antwortzeit*T90 150 msec
Nachweisgrenze*100 ppm
Technische Daten IMR-MS & EI-MS
Technische DatenIMR-MS & EI-MS
Konzentrationsdrift<± 5% über 24h
Richtigkeit<± 3%
Präzision<± 3%
Umgebungstemperatur20°C – 35°C
Feuchte max.80% (nicht kondensierend)
Gasverbrauch**30- 3000 ml/min
Gaseinlasstemperatur50°C – 190°C
Gaseinlassdruck0,75 – 2 bar(a)
Leistungsaufnahme230 V/50 Hz oder115 V/60 Hz 1000 W
Dimensionen (BxHxT)534 x 806 x 639 mm
Gewicht94 kg

* abhängig von den zu messenden Komponenten, Systemkonfiguration und Geräteeinstellungen

** abhängig vom verwendeten Gaseinlasssystem
